喷墨打印机打印头结构以及原理

http://www.oesell.com  来源:oesell.com  选稿:admin  文字大小:


早就想写这个了,可是这段时间一直忙,没有时间写,呵呵,这个周末本来也比较忙的,可是大家都关心这个问题,我也抽点时间把它给弄上来吧。不然就~~~~

市面上的喷墨打印机的喷墨原理基本上有两种,一种是压电式,这个是epson一家专用,其它家都用热汽泡式。

epson的压电式喷头喷管结构如下图


打印头里面充满墨水,并具有一定的负压。当A端子给一定的正信号,压电单元如上图所示产生变形,使墨水从喷头中挤出,形成墨滴喷到纸上。

其它包括canon都用热汽泡式喷头,喷管结构如下图



一个喷管里有一个电加热器

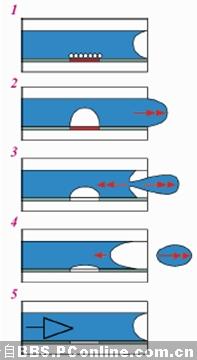

工作原理如下图



喷管里充满墨水,当给加热器施加电压时,加热单元在短时间内启动,使得加热单元周围的墨水短时间加热形成微汽泡,墨水以极快的速度气化,小汽泡就会变大,汽泡胀到最大,利用膨胀力把墨水挤出。而之后喷管内的汽泡极速收缩,使得挤出的墨水形成墨滴,这样挤出喷管外的墨滴就会喷到纸上。墨水被挤压喷出后,汽泡消失,并产生毛细现象,使喷管内再次充满墨水,这样就完成了一次喷墨循环。
一般打印机在一秒钟会完成几千次到上万次这样的循环。

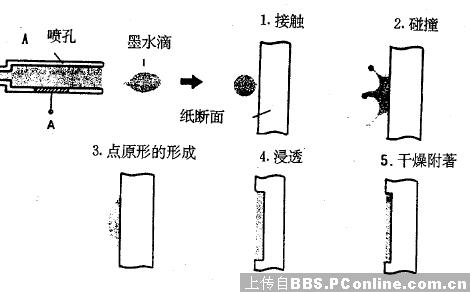

喷管喷出的墨滴碰到纸面上的过程如下图



现在一般的喷头都是由很多个这样的喷管组成的

象这样

佳能的bj打印头构造如下图


除了有喷嘴外,还有墨水过滤器除去墨水中的杂质,还有保持喷头一定温度的自动测温器和辅助加热单元。

打印头的基本原理就是这样了,呵呵,是不是很简单。
最后再说说,为什么有些热汽泡打印头是不能用超声波震的。
因为有些热汽泡打印头的加热单元不是在喷管两边,而是在喷管的直角拐弯部,如下图


象这种结构的喷头,如果用超声波震,很容易就把顶部的加热单元震坏
